MIDI Controlled 8 Relays Module

De USB-MIDI-R8-module beschikt over acht potentiaalvrije relaisuitgangen, elk met een belastbaarheid tot 16 A. De relais kunnen via MIDI worden aangestuurd – via USB of een standaard DIN-connector. De relais zijn wisselcontacten. De normaal open, normaal gesloten en middencontacten zijn bereikbaar via schroefklemmen.

De module vereist een gereguleerde of ongereguleerde 12 V DC-voeding. De DC-aansluiting is een 2,1 mm barrel-jack met de positieve pool in het midden. De voeding moet een stroom van minimaal 500 mA bij 12 V kunnen leveren.

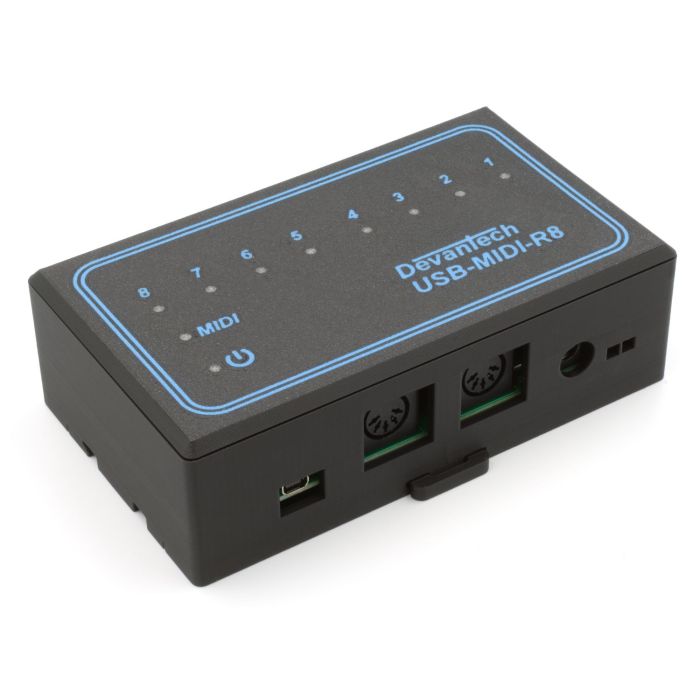

De module is ondergebracht in een behuizing met sleutelgatopeningen voor wandmontage. Hij kan ook eenvoudig op een DIN-rail worden geklikt. Aan de bovenkant van de behuizing bevindt zich een rode LED voor elk relais. De bijbehorende LED licht op wanneer het relais is geactiveerd. Een knipperende groene LED geeft MIDI-activiteit aan. Een blauwe LED dient als voedingsindicator.

Meer informatie is beschikbaar op de website van Devantech.
